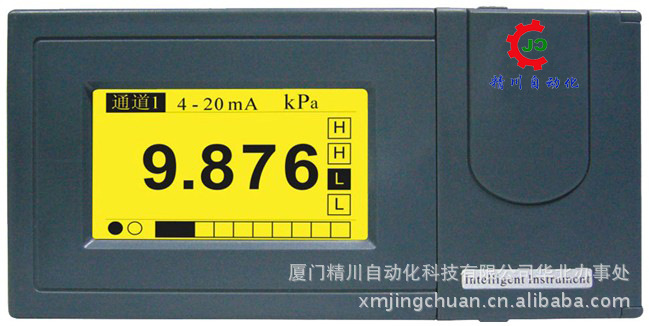

精川TR2000系列无纸记录仪

一、功能特点：

精川TR2000系列无纸记录仪功能强大，显示信息量大、操作简单，界面清晰。下面是精川TR2000系列无纸记录仪的主要功能特点：





●日常维护工作量非常小，运行费用低；





●采用128×64点阵，高亮度宽温（-20～70℃）液晶屏，LED背光，画面清晰；





●采用高速、高性能微处理器，可以同时实现三路信号的检测、记录、显示和报警，一路PID调节控制或两路变送输出，可以实现复杂控制；





●采用大容量FLASH闪存存贮历史数据，掉电永不丢失数据；





●全隔离万能输入，可同时输入多种信号，无需更换模块，通过仪表组态即可。





●工程量显示数值范围宽，可显示5位数值：-9999～19999；累积值可达99999999；





●显示精度高：数字、曲线及棒图显示基本误差为±0.2%FS；





●全中文菜单组态，简单、直观，使用方便；





●运算功能强大，对水、油、液体、一般气体、蒸汽等流量参数进行累积、温压补偿；





●标准串行通讯接口；可以外接微型打印机，满足用户现场打印的需要；





●采用新型开关电源，能在交流电源85VAC～265VAC范围内正常工作；

二、技术指标：





●显示器：128×64点阵式液晶，LED背光，工作温度0-60℃,储存温度-20-70℃；





●基本误差：±0.2% F.S；

工程量显示精度：±0.2％FS；

曲线显示精度：±0.２％FS；

棒状图：±0.２％FS；

追忆精度：±0.5％FS





●输入规格：全隔离万能输入：1～3通道信号输入。





●输出规格：一路模拟PID调节输出或两路变送输出：

直流电流4-20mA；

4路继电器触点输出。





●补偿运算：





蒸汽：根据GB2624-92蒸汽密度焓熵表测量过热蒸汽的质量流量或热流量。





一般气体：温度、压力补偿测量标准体积流量。





天然气体：温度、压力补偿测量标准体积流量。





液体：温度补偿测量标准体积流量或质量流量。





●补偿范围：

蒸汽：压力0.1-4.5MPa；温度100-500℃；密度0.1-100Kg/m3；比焓


2508-3224KJ/Kg





一般气体：压力0-60MPa；温度-100-500℃；液体：温度－100-500℃





●累积范围：0~99999999





●PID参数范围：比例带Pb%：1~999.9%；积分时间Ti：1~9999秒；微分时间Td：1~9999秒（Td=0时微分切除）





●通讯、打印：





通讯接口：RS232C或RS485；波特率：1200、2400、9600、57600





打印接口：RS232C直接连接串行微型打印机





●记录时间：





记录间隔：1、2、4、6、15、30、60、120、240秒可选。





记录长度：三笔记录，36小时/笔（记录间隔1秒）～360天/笔（记录间隔4分）





●热电偶冷端补偿误差：±1℃





●断电保护时间：内置FLASH存储器保护组态参数和历史数据，断电后可永久保存。集成硬件时钟，掉电后也能准确运行。





●供电电源：开关电源85VAC-265VAC，50Hz±5%，直流电源DC24V±10%





●环境温度：0-50℃；环境湿度：0-85%RH





●防护等级：IP40





●外型尺寸：160×80×125横式、80×160×125竖式
